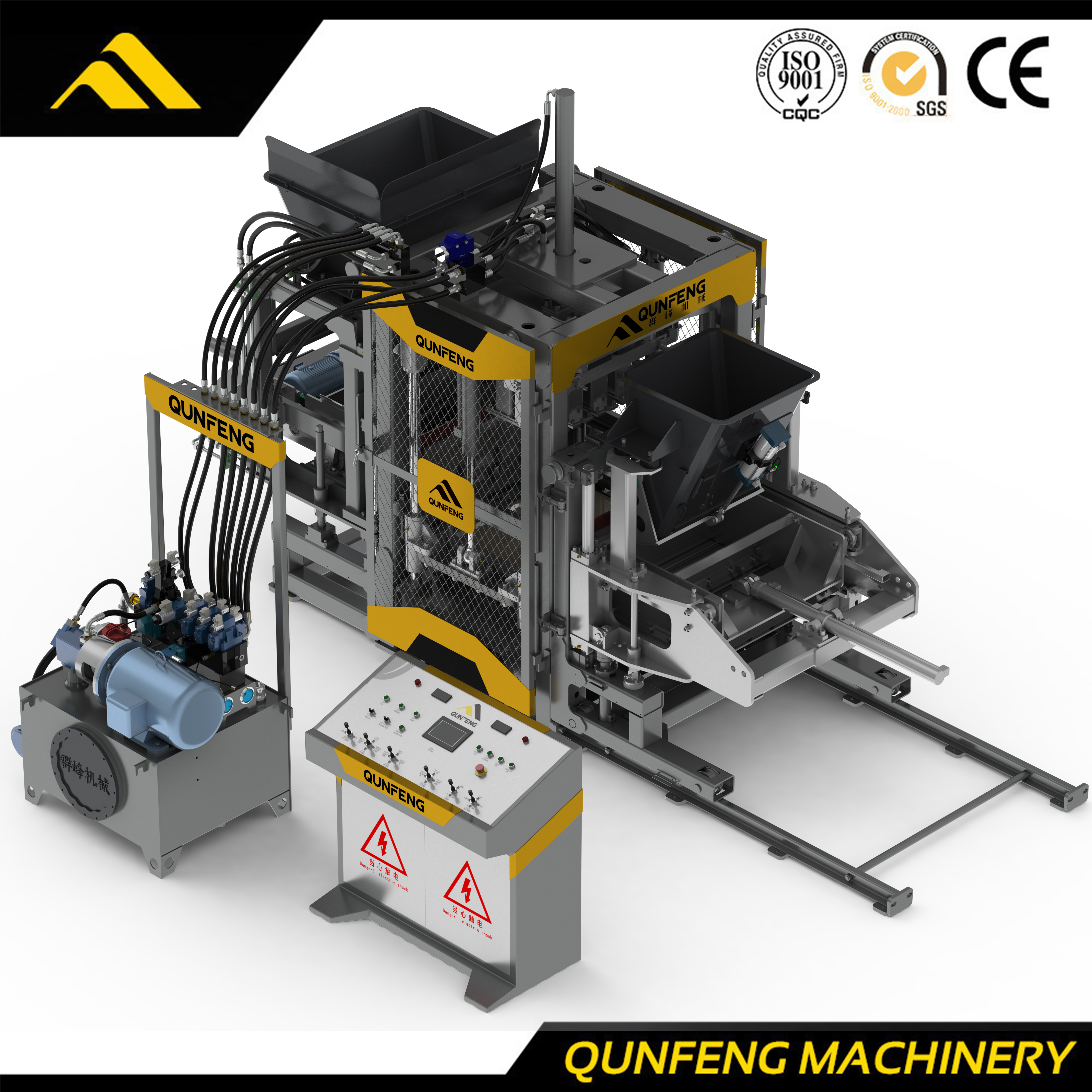

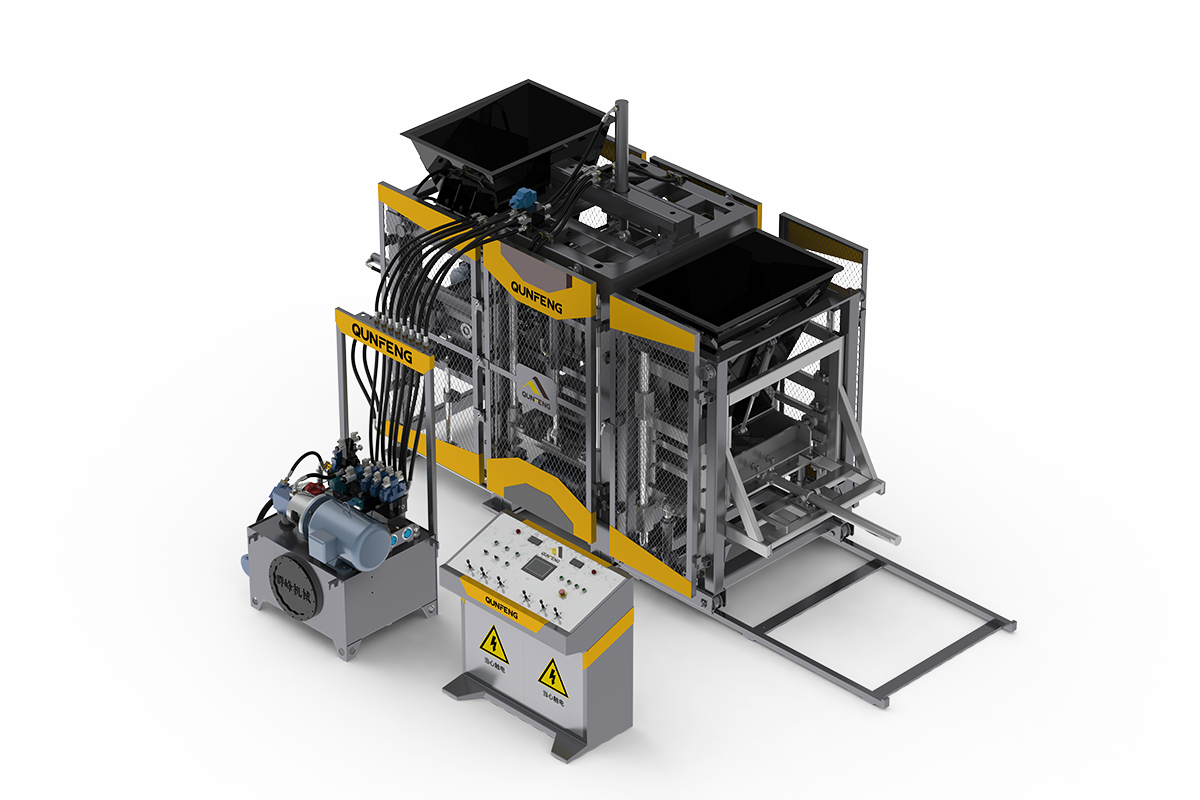

Der QS700 ist ein hocheffizientes Automatische Blockmaschine Entwickelt für die Produktion mittlerer Stückzahlen. Durch den Einsatz eines kompakten hydraulischen Formsystems und einer intelligenten SPS-Steuerung liefert es eine stabile Leistung und eine hohe Produktionsdichte und bietet so ein hervorragendes Gleichgewicht zwischen Investition und Produktivität.
Formteil mit hoher Dichte:Das integrierte vertikale Vibrationssystem sorgt für gleichmäßige Kompaktheit und höchste Festigkeit sowohl bei Pflastersteinen als auch bei Hohlblocksteinen.
Betriebseffizienz:Entwickelt für niedrigen Energieverbrauch und einfache Wartung, maximiert es die tägliche Leistung und minimiert gleichzeitig die langfristigen Betriebskosten.
Vielseitige Anwendung:Optimiert für die Verwendung von Bauschutt, Schlacke und Flugasche. Durch einfaches Auswechseln der Formen lässt es sich problemlos an unterschiedliche Marktanforderungen anpassen, darunter Bordsteine, Sperrsteine und Pflastersteine für den Landschaftsbau.
Ideal für wachsende Blockherstellungsunternehmen, die Haltbarkeit, Flexibilität und eine schnelle Kapitalrendite suchen.
| Menge: | |
|---|---|
QS700
Qunfeng
Produktbeschreibung
Technik: Geeignete Blockhöhe 50–200 mm
Entwickelt für umfassende Anpassungsfähigkeit. Die Maschine unterstützt einen Formhöhenbereich von 50 mm bis 200 mm und eignet sich daher perfekt für die Herstellung von Standardpflastersteinen bis hin zu tragenden Hohlblocksteinen.
Technologie: Niedrige Betriebskosten + hohe Produktqualität
Liefert hochwertige Blöcke mit hoher Dichte und hält gleichzeitig die Betriebskosten niedrig. Dieses Gleichgewicht gewährleistet eine schnelle Kapitalrendite und ermöglicht eine qualitativ hochwertige Produktion bei minimalen täglichen Betriebskosten.
Technik: Geringer Platzbedarf + flexibler Betrieb
Ein kompaktes Modell, das keine Abstriche bei der Funktionalität macht. Es verfügt über umfassende Funktionen auf kleinem Raum und bietet flexiblen Betrieb und einfache Installation in Fabriken mit begrenztem Platzangebot.
Technik: SPS-System + Datenspeicher
Verwendet das fortschrittliche SPS-Steuerungssystem von Siemens , um hohe Stabilität und Zuverlässigkeit zu gewährleisten. Seine Datenspeicherfunktion ermöglicht einfache Parameteranpassungen und verkürzt so den Lernaufwand für Bediener erheblich.
Technologie: Proportionalventiltechnologie
Ausgestattet mit hochdynamischen Proportionalventilen, die Ölfluss und -druck automatisch regulieren. Dies schont die Hydraulikzylinder und gewährleistet gleichzeitig eine schnelle Formgeschwindigkeit und gleichmäßige Produktabmessungen.
Technik: Obligatorische bogenbrechende Fütterung
Verwendet ein Zwangsfütterungssystem mit einem um 360° drehbaren Rechen . Dieser Mechanismus löst Materialbögen schnell auf und gewährleistet so ein schnelles, gleichmäßiges Füllen der Form für eine überlegene Blockdichte.
Hauptkomponenten für die Servoblockmaschine | |
Vibrationssystem |  Materialzuführsystem |
Schaltschrank |
Hydrauliksystem |
Vergleich der Kernparameter und Wettbewerbsvorteile mit Industriestandards.
| Technische Daten | QS700-Spezifikation | Wettbewerbsvorteil (im Vergleich zum Industriestandard) |
|---|---|---|
| Bewertungsdruck | 21 MPa | Hochdruckformen: Gewährleistet eine überragende Dichte und Tragfähigkeit und erfüllt die strengen kommunalen Standards für Hochleistungspflastersteine. |
| Vibrationsfrequenz | 0-75 Hz | Variable Frequenzsteuerung: Größerer Frequenzbereich als standardmäßige 50-Hz-Motoren, was eine optimierte Verdichtung je nach Materialtyp ermöglicht und die Zykluszeit verkürzt. |
| Geeignete Blockhöhe | 50-250 mm | Vielseitigkeit: Perfekt optimiert für eine breite Produktpalette: von dünnen Pflastersteinen (50–80 mm) bis hin zu Standard-Hohlblöcken (190 mm) und Verbundsteinen. |
| Gesamtleistung | 40,5 kW | Intelligente Stromverteilung: Maximiert die Ausgangsenergieeffizienz bei gleichzeitiger Beibehaltung der Leistung mit hohem Drehmoment, wodurch die Stromkosten pro Brick deutlich gesenkt werden. |
| Formzyklus | 12-18 Sek | Überlegene Produktivität: 15–20 % schnellere Zykluszeiten als herkömmliche mechanische Übertragungssysteme, was es zur idealen Wahl für eine effiziente Produktion im mittleren Maßstab macht. |
| Palettengröße | 880 x 680 mm | Optimierte Kosteneffizienz: Die Palettengröße ist so konzipiert, dass sie eine hohe Leistung mit geringeren Kosten für Zusatzausrüstung (Gestelle/Paletten) in Einklang bringt und den besten ROI für diese Maschinenklasse bietet. |
| Legende | Produktgröße (mm) | Stk./Palette | Stk./Stunde | ||
 | 240*115*53 | 30 | 7700-9000 | ||
 | 200*100*60 | 21 | 3400-3800 | ||
 | 225*112,5*60 | 15 | 2400-2700 | ||
 | 390*140*190 | 6 | 1200-1400 | ||
| 400*200*200 | 6 | 1200-1400 | ||
Hinweis: Die Formzykluszeit und die Stundenkapazität ändern sich je nach Anteil und Qualität des Rohmaterials.
Produktionslinie
Anwendung
Materialserie für Gebäudewände
 |  |  |  |
| Blumenbeetstein | Gespaltener Ziegelstein | Gespaltener Ziegelstein | Gespaltener Ziegelstein |
 |  |  | |
| Wandziegel | Massiver Ziegelstein | Wandfliesen |
Pflastersteinserie
 |  |  |  |
Durchlässiger Ziegelstein | Durchlässiger Ziegelstein | Antiker Ziegelstein | Antiker Ziegelstein |
 |  |  |  |
Antiker Ziegelstein | Antiker Ziegelstein | Kettenpflaster | Kettenpflaster |
 |  |  |  |
Pflasterstein | Antiker Ziegelstein | Antiker Ziegelstein | Pflasterstein |
 |  |  |  |
Pflasterstein | Pflasterstein | Pflasterstein | Spaltziegel, Pflastersteine |
 |  |  |  |
Grasziegel | Grasziegel | Pflasterstein | Pflasterstein |
 |  |  |  |
Pflasterstein | Pflasterstein | Pflasterstein | Pflasterstein |
 |  |  |  |
Pflasterstein | Pflasterstein | Pflasterstein | Pflasterstein |
Road Wdge Stone-Serie
 |  |  |  |
Straßenkeilstein | Straßenkeilstein | Straßenkeilstein | Straßenkeilstein |
 |  |  | |
Straßenkeilstein | Straßenkeilstein | Straßenkeilstein |
Hangschutz-Ziegelserie
 |  |  |  |
Hangschutzstein | Hangschutzstein | Hangschutzstein | Hangschutzstein |
 |  |  |  |
Hangschutzstein | Hangschutzstein | Hangschutzstein | Hangschutzstein |
 |  | ||
Hangschutzstein | Hangschutzstein |
Kundenfall
 |  |
| Philippinen | Philippinen |
