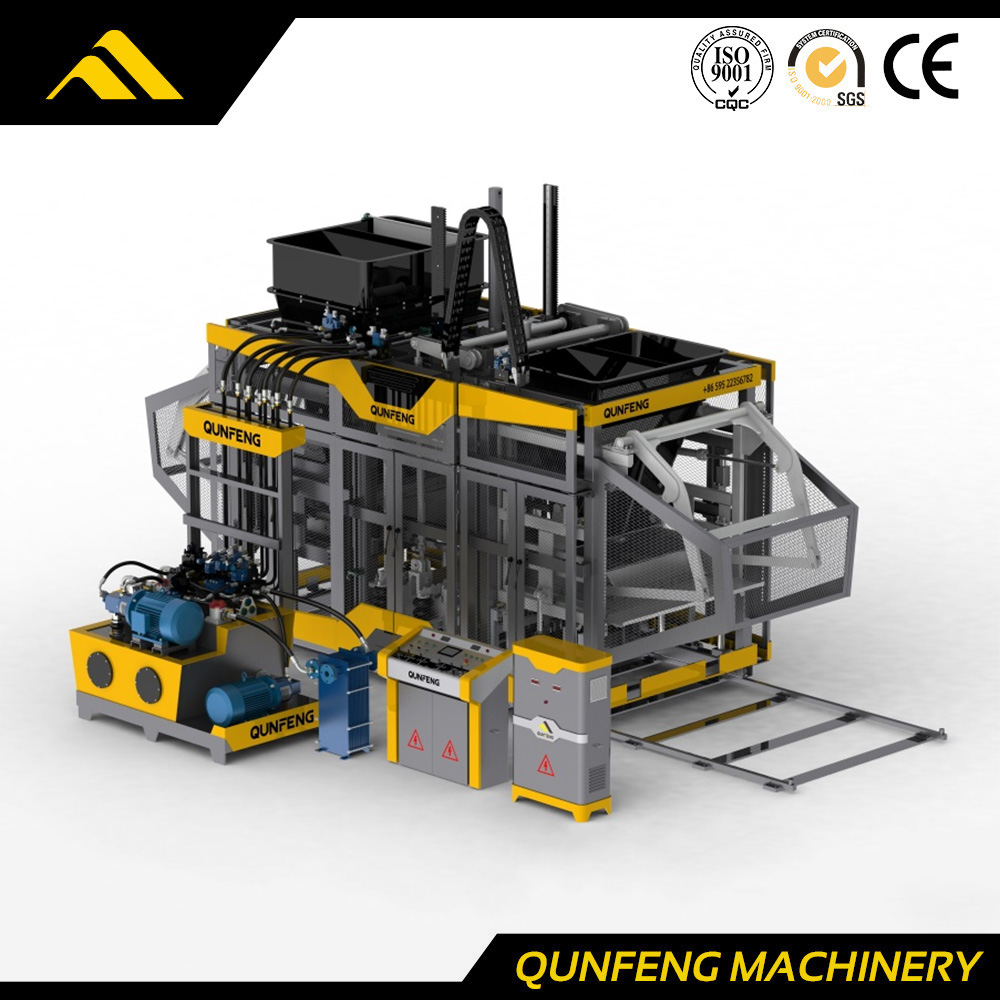

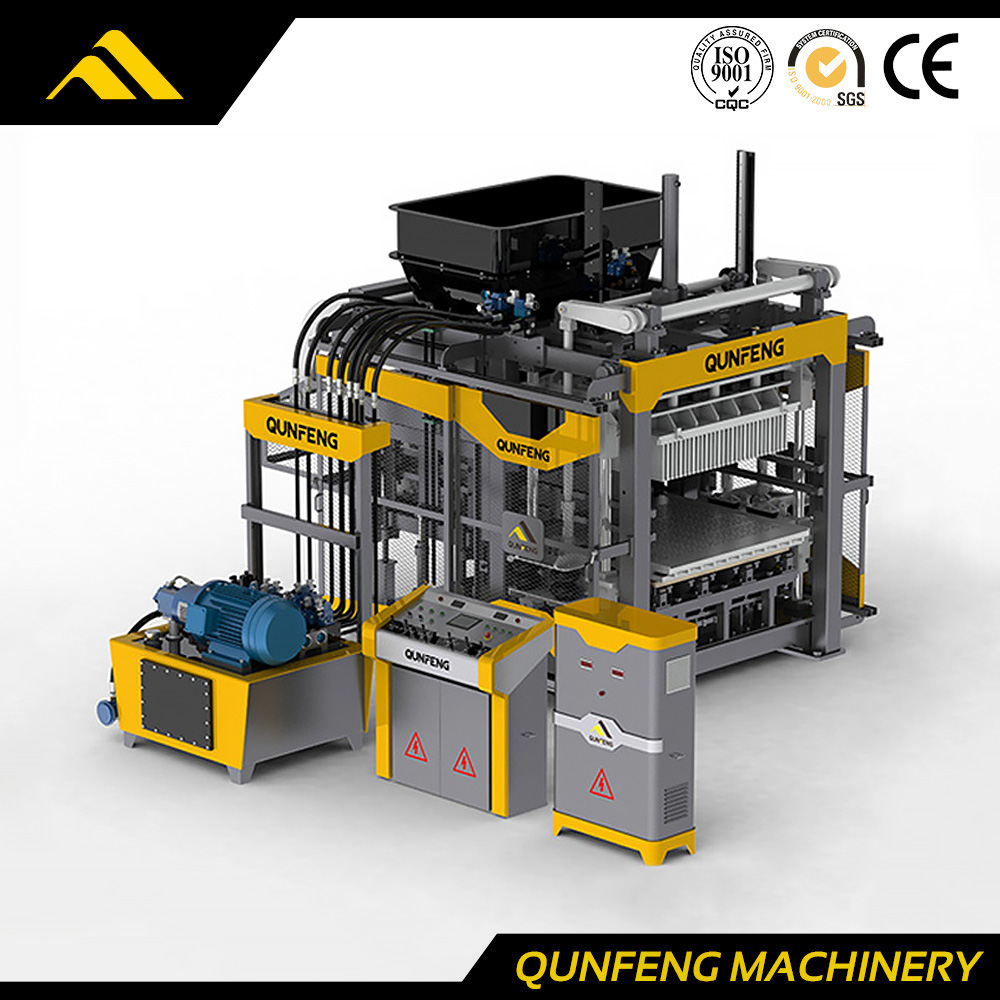

Der QS1800 ist eine Hochleistungsmaschine Servo-Ziegelmaschine für die Großserienfertigung konzipiert. Durch die Verwendung von Advanced elektrohydraulische IntegrationIm Vergleich zu herkömmlichen Blockmaschinen bietet sie eine höhere Produktivität und Rentabilität.
Präzision und Konsistenz: Das spezielle Vibrationssystem gewährleistet eine gleichmäßige Dichte sowohl für Voll- als auch für Hohlziegel.
Energieeffizient: Gebaut für niedrige Betriebskosten, verbraucht weniger Strom bei gleichzeitig hoher Geschwindigkeitsleistung.
Vielseitige Anwendung: Optimiert für eine nachhaltige Produktion unter Verwendung von 100 % Bauschutt und Abraum. Erfüllt problemlos unterschiedliche Anforderungen, einschließlich Rasenpflastersteine, Bordsteine und Sperrblöcke.
Ideal für große Unternehmen, die Langlebigkeit und geringen Wartungsaufwand wünschen.
| Menge: | |
|---|---|
QS1800
QUNFENG
Produktbeschreibung
Technik: 2-Achsen-Servo + leistungsstarke Doppelpumpen
Kombiniert elektrohydraulische Integration mit Hochgeschwindigkeits-Servovibration. Diese Synergie sorgt für schnelle Reaktionszeiten und flexible Bewegungen, was zu einer Leistungssteigerung von 20 % im Vergleich zu Standardmaschinen führt. Während herkömmliche Hydrauliksysteme (bezogen auf Standardmodelle) an ihre Grenzen stoßen, definiert das Gen-3-Servosystem des QS1800 die Produktivitätsgrenze neu.
Technik: Siemens PLC + German Turck Sensors
Läuft auf Hochgeschwindigkeits-Prozessorkernen von Siemens und ermöglicht eine Synchronisierung auf Hardwareebene im Mikrosekundenbereich. Das automatisierte Materialverhältnisprogramm spart Arbeitskosten um 15 % und eliminiert menschliche Fehler. Beinhaltet eine Remote-Cloud-Diagnose zur sofortigen Lösung von Problemen von überall aus. 90 % der Wartungsarbeiten können über unser Cloud-System aus der Ferne diagnostiziert werden.
Technik : Importierte Michelin-Gummipolster + Airbag-Klemmung
Verwendet importierte Michelin-Rohgummi-Pads und aufgehängte Vibrationen, um die Lärmbelästigung um 10 % zu reduzieren . Das Airbag-Spannsystem beschleunigt den Formwechsel und minimiert gleichzeitig Formschäden.
Technik : 360°-Rotationsrechen + Anti-Mix-Farbsystem
Der um 360° drehbare Rechen mit Abstreifvorrichtung sorgt für eine gleichmäßige Dichte. Das spezielle Anti-Mixing-Pigment-Zuführsystem garantiert eine deutliche Farbtrennung und verbessert die Oberflächenqualität hochwertiger Pflastersteine deutlich.
Technik: Zylinder mit doppeltem Druckkopf
Das Doppelzylinder-Design sorgt für eine perfekt vertikale Druckverteilung und verbessert effektiv die strukturelle Festigkeit und Konsistenz jedes produzierten Blocks.
Technik: Automatische Diagnose + zusätzlicher Formwechsel
Das umfassende Störungsmeldesystem verkürzt die Fehlerbehebungszeit um 30 % . In Kombination mit dem zusätzlichen automatischen Formenwechselsystem maximiert der QS1800 die Produktionsverfügbarkeit.
Tests unter extremen Umgebungsbedingungen: Getestet für mehr als 2.500 Stunden Dauerbetrieb in Wüstenumgebungen mit 55 °C ohne Ausfall von Kernkomponenten.
Effizientes Servosystem |
Stabiles Hydrauliksystem |
Entleerender Airbag |
Das Design für den Presskopf mit zwei Ölzylindern |
Luftbetriebenes Reinigungsgerät |
Ping-Pong-Typ zum Zuführen von Material |
Bogenförmiger Zuführarm |
Exzentrische Vibration modularisieren |
Automatisches Kontrollsystem |
Vergleich der Kernparameter und Wettbewerbsvorteile mit Industriestandards.
| Technische Daten | QS1800-Spezifikation | Wettbewerbsvorteil (im Vergleich zum Industriestandard) |
|---|---|---|
| Bewertungsdruck | 21 MPa | Hochdruckformen: Gewährleistet eine überragende Dichte und Tragfähigkeit und erfüllt die strengen kommunalen Standards für Hochleistungspflastersteine. |
| Vibrationsfrequenz | 0 - 75 Hz | Hochgeschwindigkeits-Servo: Größerer Frequenzbereich als Standard-50-Hz-Motoren, wodurch eine schnellere Verdichtung und bessere Homogenität erreicht wird. |
| Vibrationsmodus | Tischvibration (Servo) | Stabile Leistung: Die 2-Achsen-Servosynchronisation reduziert mechanische Ermüdung und sorgt für eine gleichmäßige Produkthöhe auf der gesamten Palette. |
| Geeignete Blockhöhe | 45-500 mm | Vielseitigkeit: Perfekt optimiert für die gängigsten Produktbereiche: Pflastersteine (60–80 mm), Hohlblocksteine (190 mm) und Verbundsteine. |
| Gesamtleistung | 137,5 kW | Intelligente Stromverteilung: Maximiert die Ausgangsenergieeffizienz bei gleichzeitiger Beibehaltung der hohen Drehmomentleistung und senkt die Kosten pro Baustein. |
| Formzyklus | 14-22 Sek | Überlegene Produktivität: 15–20 % schneller als herkömmliche Hydrauliksysteme, ideal für große Produktionsunternehmen. |
| Intelligentes System | Siemens SPS + Cloud | Geringe Ausfallrate: Modulare Architektur mit cloudbasierter Remote-Diagnose für 24/7-Verfügbarkeit und intelligente Rezeptverwaltung. |
| Dämpfungssystem | Michelin-Gummipads | Lange Lebensdauer: Die fortschrittliche Stoßdämpfung reduziert den Verschleiß an Maschine und Formen erheblich und verlängert so die Lebensdauer der Ausrüstung. |
| Legende | Produktgröße (mm) | Stk./Palette | Stk./Stunde | ||
 | 240*115*53 | 85 | 20600-26000 | ||
 | 200*100*60 | 60 | 9700-10600 | ||
 | 225*112,5*60 | 45 | 7200-8000 | ||
 | 390*140*190 | 18 | 3600-4300 | ||
| 400*200*200 | 15 | 3000-3600 | ||
Hinweis: Die Formzykluszeit und die Stundenkapazität ändern sich je nach Anteil und Qualität des Rohmaterials.
Produktionslinie
Einfache Produktionslinie zur Blockherstellung (einzelne Linie)
Vollautomatische Blockherstellungsanlage mit Stapler
Vollautomatische Produktionslinie zur Blockherstellung
Vollautomatische Blockproduktionslinie mit Aushärteregal
Anwendung
Materialserie für Gebäudewände
Blumenbeetstein |
Gespaltener Ziegelstein |
Gespaltener Ziegelstein |
Gespaltener Ziegelstein |
Gespaltener Ziegelstein |
Massiver Ziegelstein |
Wandfliesen |
Wandfliesen |
Durchlässiger Ziegel
|
|
|
|
|  Antiker Ziegelstein |
|
Kettenpflaster |
|
|
|
|
|
|
|
Spaltziegel, Pflastersteine |
|
|
|  Pflasterstein |
|
|
|
|
Road Wdge Stone-Serie
|
|
|
|
|
|
|
Böschungsgeschützte Ziegelserie.
|
|
|
|
|
|
|
|
|
|
Kundenfall
 Russland: Zuverlässiger Betrieb in eiskalten Wintern mit -30 °C. |  Saudi-Arabien: Spitzenleistung bei 50°C Wüstenhitze |
Ägypten: Dauerhafte Leistung in trockenen, staubigen Wüstenumgebungen. |
Vietnam: Nonstop-Produktion rund um die Uhr bei hoher Luftfeuchtigkeit. |
 Indien: Effiziente Verarbeitung von Flugasche zu Qualitätsziegeln. |
China: Aufbau einer Megaanlage zur kommunalen Pflasterversorgung. |
