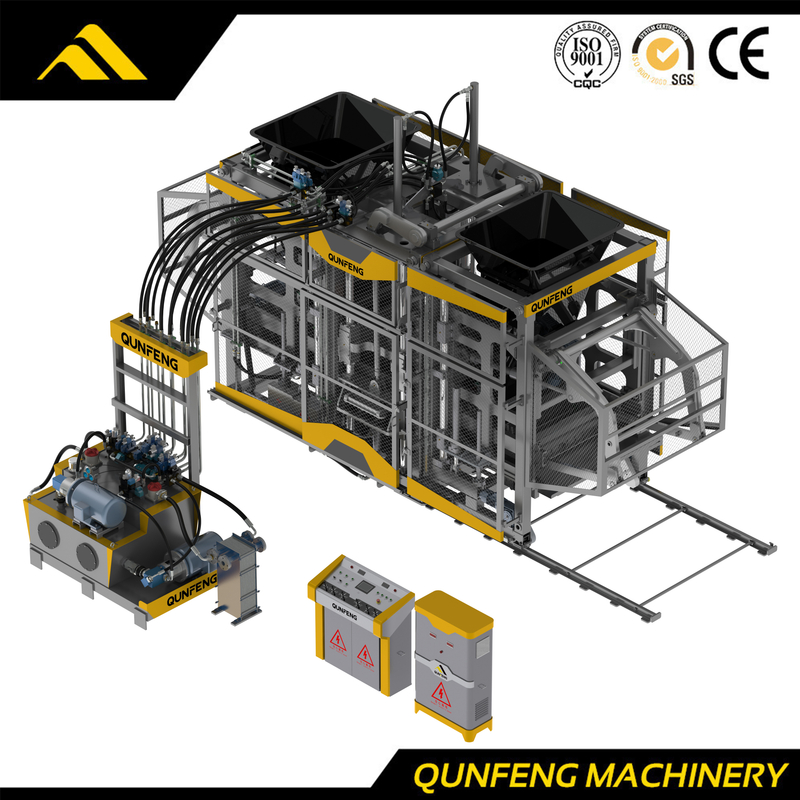

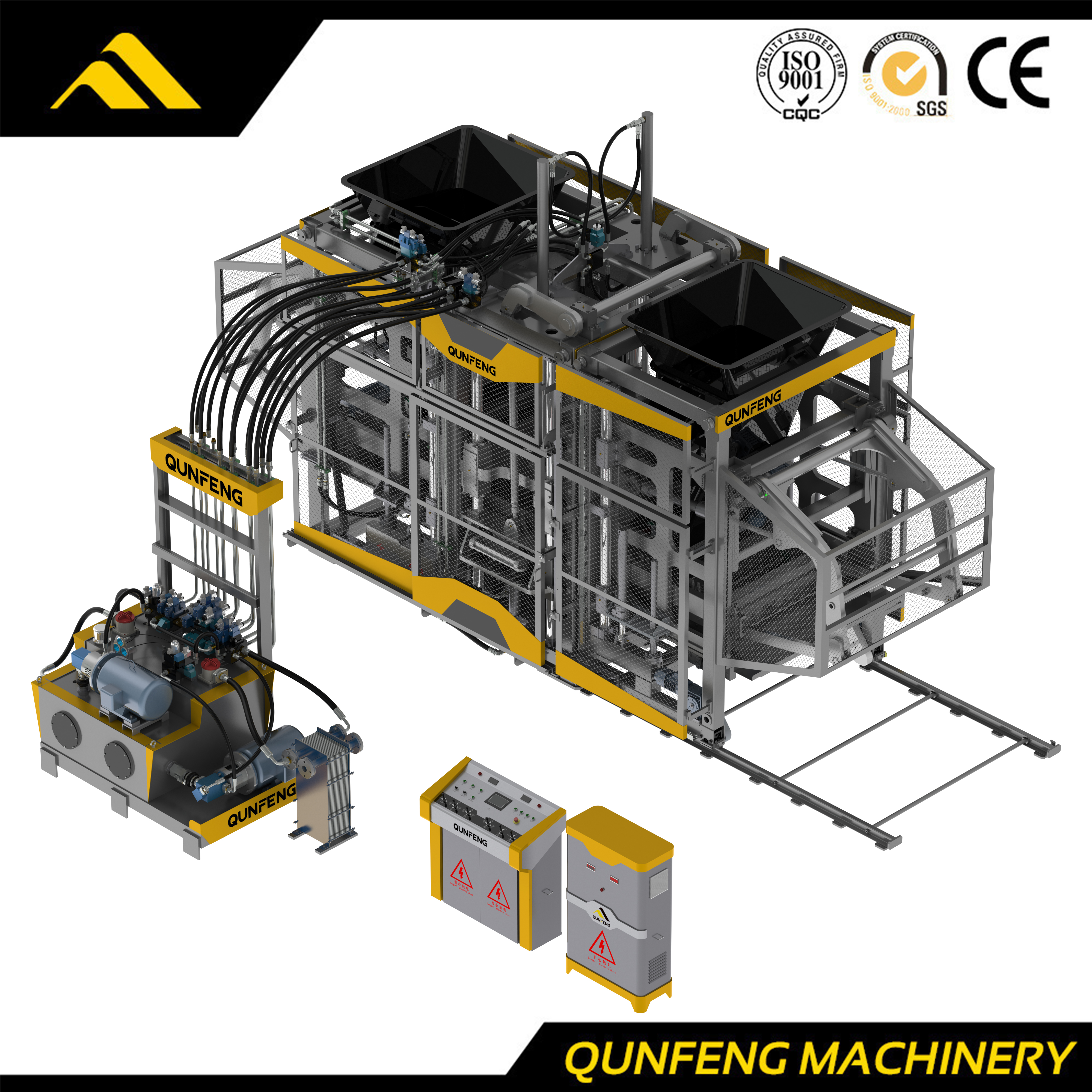

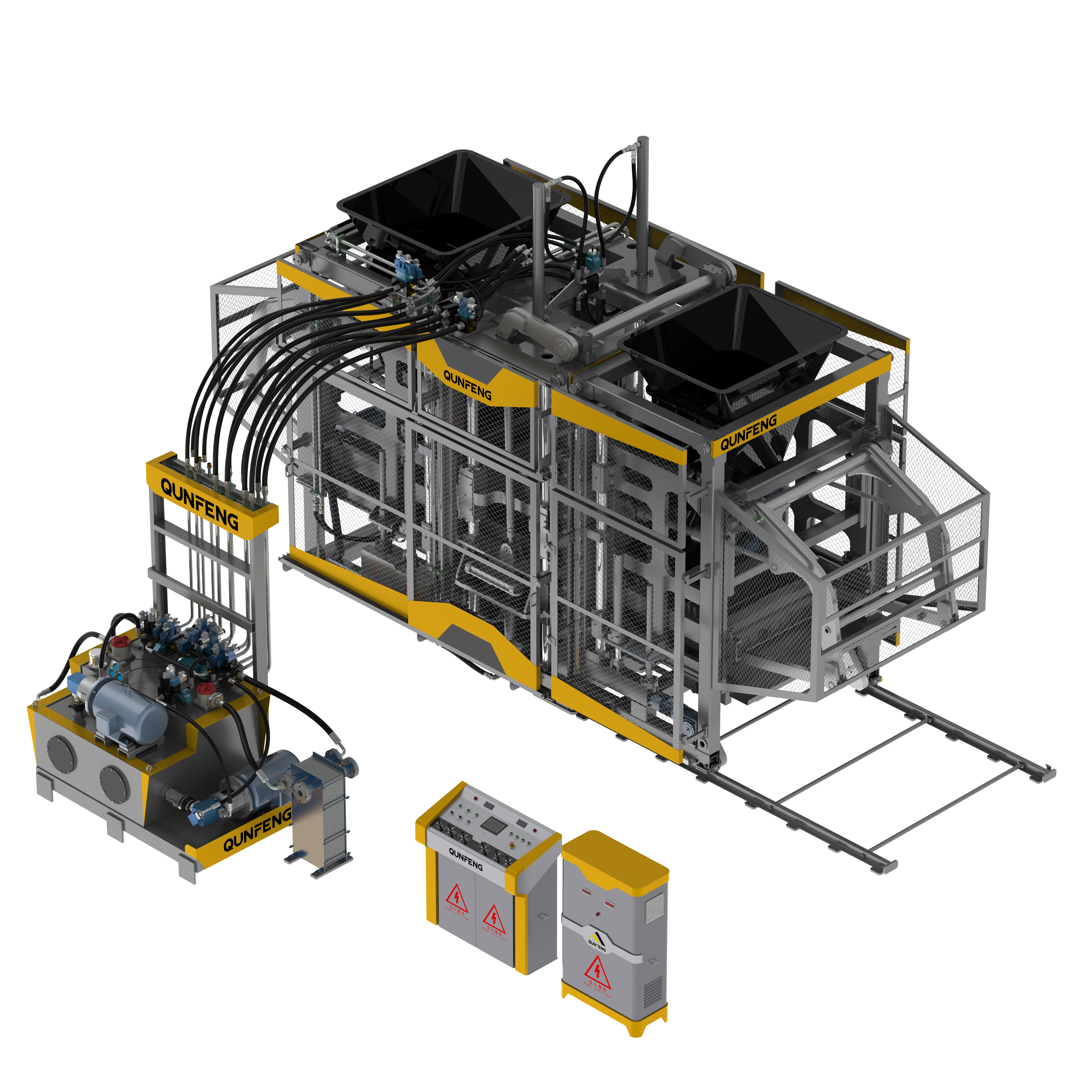

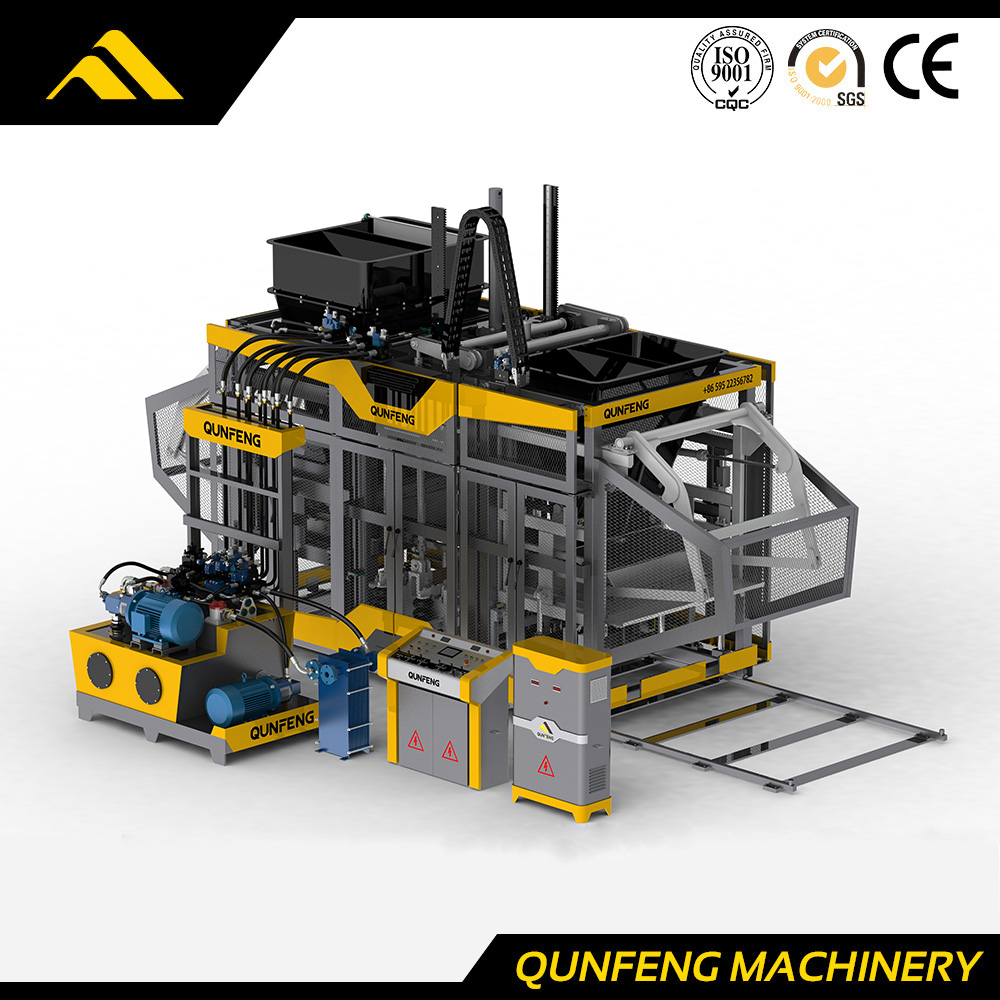

Blockmaschine QS2000

Der QS2000 ist eine Hochleistungsmaschine Maschine zur Herstellung von Betonsteinen gebaut mit modulare Architektur. Es ist darauf ausgelegt, zu liefern hohe effizienz, extreme Haltbarkeit, und a niedrige Ausfallrate für die anspruchsvollsten globalen Projekte.

Hohe Effizienz (15-23s-Zyklus): Angetrieben von einem effizientes Vier-Achsen-Servosystem und a Supergroße Palette (1400x1300mm) für maximale Leistung.
Modulare intelligente Steuerung: Merkmale Siemens-SPS Und modulare Vibrationseinheiten, Ausfallzeiten reduzieren und sicherstellen stabile leistung.
Lange Lebensdauer: Nutzt importierte Michelin-Gummi-Stoßdämpfer Und Airbag-Klemmung um Verschleiß und mechanische Beanspruchung zu minimieren.
Niedrige Ausfallrate: Fortschrittlich elektrohydraulische Integration und automatische Fehlerdiagnose für zuverlässigen 24/7-Betrieb.
Robuste Konstruktion: Robuster Rahmen mit a Doppelzylinder-Presskopf gewährleistet eine gleichbleibende Formqualität für verschiedene Blocktypen.

Menge:
Verfügbarkeitsstatus:





erkundigen

Modell:
QS2000
Produktmarke:
QUNFENG

Produktbeschreibung

QS2000

Warum QS2000 wählen? Technologische Flaggschiff-Vorteile

„Überschall“-Produktionsgeschwindigkeit

Technologie: Hochdynamische Servovibration

Als Flaggschiffmodell „Supersonic“ nutzt die QS2000 hochdynamische Servomotoren, um branchenführende Zykluszeiten zu erreichen und eine um 15–20 % höhere Leistung als Standard-Servomaschinen zu liefern.

Intelligente Steuerung für Industrie 4.0

Technologie: Siemens Digital Twin Ready

Angetrieben von der modernsten Siemens-SPS. Es verfügt über eine digitale Regelung und einen Speicher für Tausende von Rezepten, wodurch eine „Null-Fehler“ -Automatisierung und eine vollständige Datenrückverfolgbarkeit gewährleistet werden.

Überlegene Energieeffizienz

Technologie: Intelligentes Servo-Energie-Feedback

Das fortschrittliche Servosystem liefert nicht nur Leistung, sondern recycelt auch Energie während der Bremsphasen. Dies führt zu einer Energieeinsparung von 30 % im Vergleich zu herkömmlichen hydraulischen Systemen.

Ultrahohe Präzision

Technik: Closed-Loop-Synchronisation

Verwendet lineare Encoder und eine hydraulische Regelung mit geschlossenem Regelkreis, um die Bewegung in Echtzeit zu überwachen und die Produkthöhentoleranz bei Premium-Fertigern innerhalb von +/- 0,5 mm zu kontrollieren .

Hochleistungsdämpfung

Technik: Michelin-Gummi + Airbag-Klemmung

Kombiniert die Airbag-Klemmung mit importierten Michelin-Gummipolstern, um Vibrationen effektiv zu isolieren. Dadurch wird der Lärm um 10–15 dB reduziert und die Lebensdauer der Form deutlich verlängert.

Hochgeschwindigkeitszuführung

Technik: Mehrwellen-Kreiselrechen

Der für große Paletten konzipierte 360°-Rotationsrechen mit mehreren Wellen sorgt für eine sofortige und gleichmäßige Materialbefüllung, was für die Aufrechterhaltung der Dichte bei hohen Produktionsgeschwindigkeiten von entscheidender Bedeutung ist.

Erstklassige Oberflächenveredelung

Technologie: Anti-Mix-Farbtechnologie

Das spezielle Farbzuführsystem verhindert das Ausbluten von Pigmenten und sorgt für klare, deutliche Schichten bei hochwertigen Landschaftspflastersteinen und PC-Ziegeln.

Vorausschauende Wartung

Technik: Cloud-KI-Diagnose

Geht über eine einfache Fernbedienung hinaus. Das Cloud-System des QS2000 analysiert Datentrends, um potenzielle Probleme vorherzusagen, bevor sie zu Ausfallzeiten führen, und sorgt so für maximale OEE (Overall Equipment Effectiveness).

9 Hauptkomponenten für die Servoblockmaschine

Effizientes Servosystem

Stabiles Hydrauliksystem

Entleerender Airbag

Das Design für den Presskopf mit zwei Ölzylindern

Luftbetriebenes Reinigungsgerät

Ping-Pong-Typ zum Zuführen von Material

Bogenförmiger Zuführarm

Exzentrische Vibration modularisieren

Automatisches Kontrollsystem

Technische Spezifikationen und Leistungsbenchmarks für QS2000

Technische Daten	QS2000-Spezifikation	Wettbewerbsvorteil (im Vergleich zum Industriestandard)
Bewertungsdruck	21 MPa	Hochdruckformen: Gewährleistet eine überragende Dichte und Tragfähigkeit für Hochleistungsblöcke.
Vibrationsfrequenz	0 - 75 Hz	Hochgeschwindigkeits-Servo: Größerer Frequenzbereich als der 50-Hz-Standard, wodurch eine schnellere Verdichtung und ein hoher Wirkungsgrad erreicht werden.
Vibrationsmodus	Tisch- und modulare Servovibration	Stabile Leistung: Präzise Synchronisierung reduziert mechanische Ermüdung und sorgt für eine gleichbleibende Produktqualität.
Geeignete Blockhöhe	45-500 mm	Spezialisiert für schwere Infrastruktur: Die einzigartige Höhenkapazität von 500 mm macht QS2000 zur idealen Wahl für große Bordstein- und Böschungsschutzprojekte.
Gesamtleistung	147,7 kW	Intelligente Stromverteilung: Maximiert die Ausgangsenergieeffizienz und sorgt gleichzeitig für eine hohe Drehmomentleistung.
Formzyklus	15-23 Sek	Überlegene Produktivität: 15–20 % schneller als herkömmliche Hydrauliksysteme, ideal für große Unternehmen.
Intelligentes System	Modulare SPS-Steuerung von Siemens	Geringe Ausfallrate: Modulare Architektur mit cloudbasierter Remote-Diagnose für 24/7-Betriebszeit. Die Produktionsüberwachung in Echtzeit wird durch eine intelligente Rezepturverwaltung verbessert, um eine automatisierte, präzise Steuerung zu gewährleisten.
Dämpfungssystem	Michelin Rohgummi-Pads	Lange Lebensdauer: Die fortschrittliche Stoßdämpfung reduziert den Verschleiß an Maschine und Formen erheblich.

Präzision neu definiert: Über den deutschen Standard hinaus Während Leistung entscheidend ist, zeichnet sich der QS2000 durch Präzision aus. Unser intelligentes System erreicht extrem enge Toleranzen (+/- 0,5 mm) durch:

Hochauflösende Linear-Encoder: Von erstklassigen Lieferanten bezogen, um eine Höhenkontrolle in Echtzeit und eine Produktkonsistenz zu gewährleisten, die mit jedem europäischen Wettbewerb mithalten kann.

Vier-Achsen-Servosynchronisation: Erzielung einer Synchronisation im Mikrosekundenbereich für perfekte Blockgleichmäßigkeit, selbst bei Hochgeschwindigkeitszyklen von 15 Sekunden.

Proportional-Hydraulikventiltechnologie: Gewährleistet sanfte, präzise Bewegungen ohne Druckverluste und beseitigt die bei herkömmlichen Maschinen übliche „Präzisionslücke“.

Legende	Produktgröße (mm)	Stk./Palette	Stk./Stunde
	24011553	95	23700-28500
	20010060	66	10800-12000
	225112,560	50	8200-8900
	390140190	24	4800-5600
	400200200	18	3600-4300

Hinweis: Die Formzykluszeit und die Stundenkapazität ändern sich je nach Anteil und Qualität des Rohmaterials.

Produktionslinie

Einfache Produktionslinie zur Blockherstellung (einzelne Linie)

Vollautomatische Produktionslinie zur Blockherstellung

Vollautomatische Blockproduktionslinie mit Aushärteregal

Anwendung

Materialserie für Gebäudewände
Blumenbeetstein	Gespaltener Ziegelstein	Gespaltener Ziegelstein
Gespaltener Ziegelstein	Wandziegel	Massiver Ziegelstein
