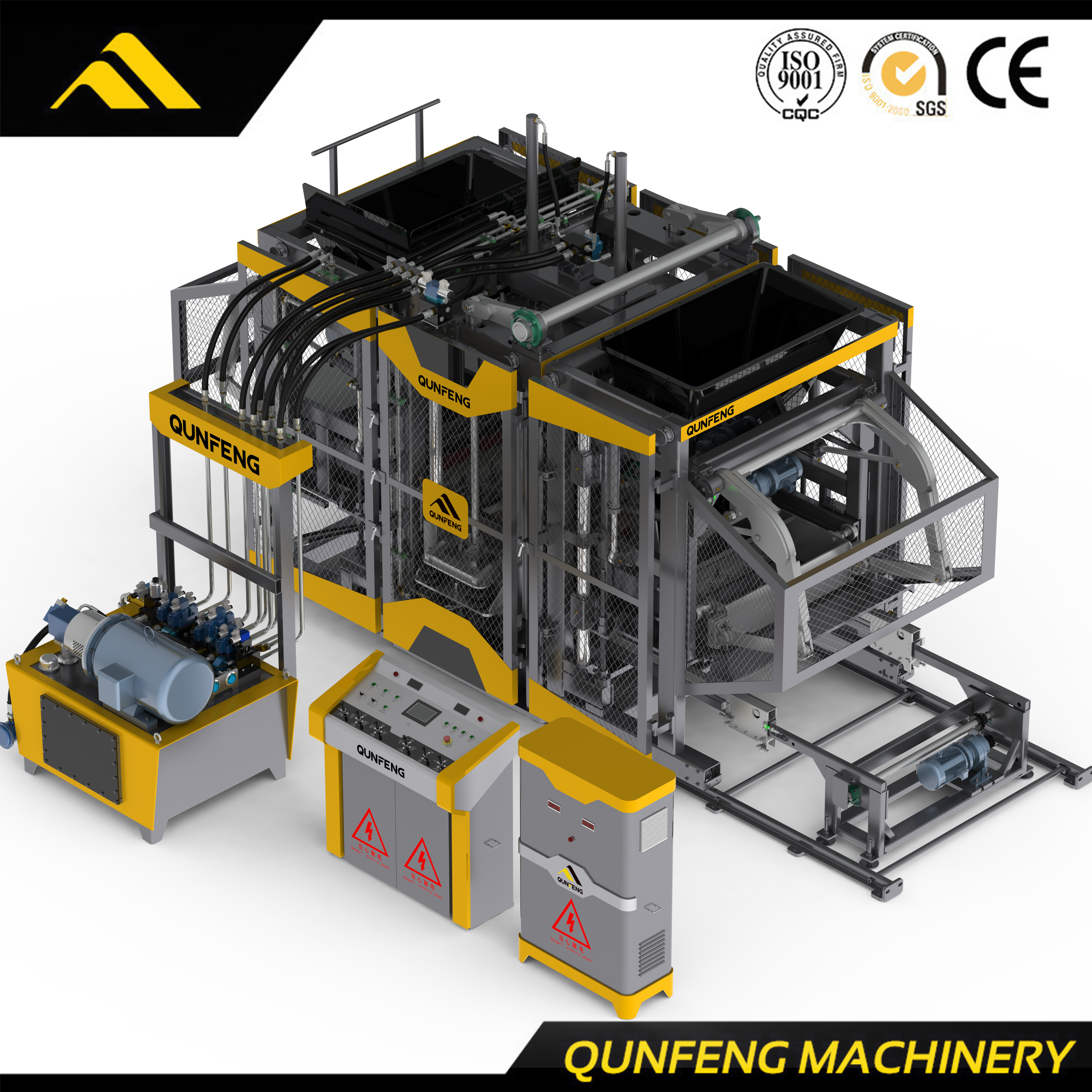

Die Qunfeng QS1300 ist eine leistungsstarke automatische Blockmaschine, die für die kommerzielle Produktion in großem Maßstab entwickelt wurde. Angetrieben durch fortschrittliche elektrohydraulische Servotechnologie erreicht sie einen ultraschnellen Formzyklus von 10 Sekunden und liefert damit eine deutlich höhere Leistung und Dichte als Standardmaschinen. Es ist die ultimative Wahl für Pflaster- und Blockwerke mit hoher Kapazität.
Kerntechnologie:Servovibration (Energieeinsparung und Lärmreduzierung)
Produktionsgeschwindigkeit:10 Sekunden / Zyklus (Überschallgeschwindigkeit)
Große Palettengröße:1100 x 950 mm (Massiver Output pro Charge)
Ideal für:Großflächige Pflaster- und Hohlblockwerke.
| Menge: | |
|---|---|

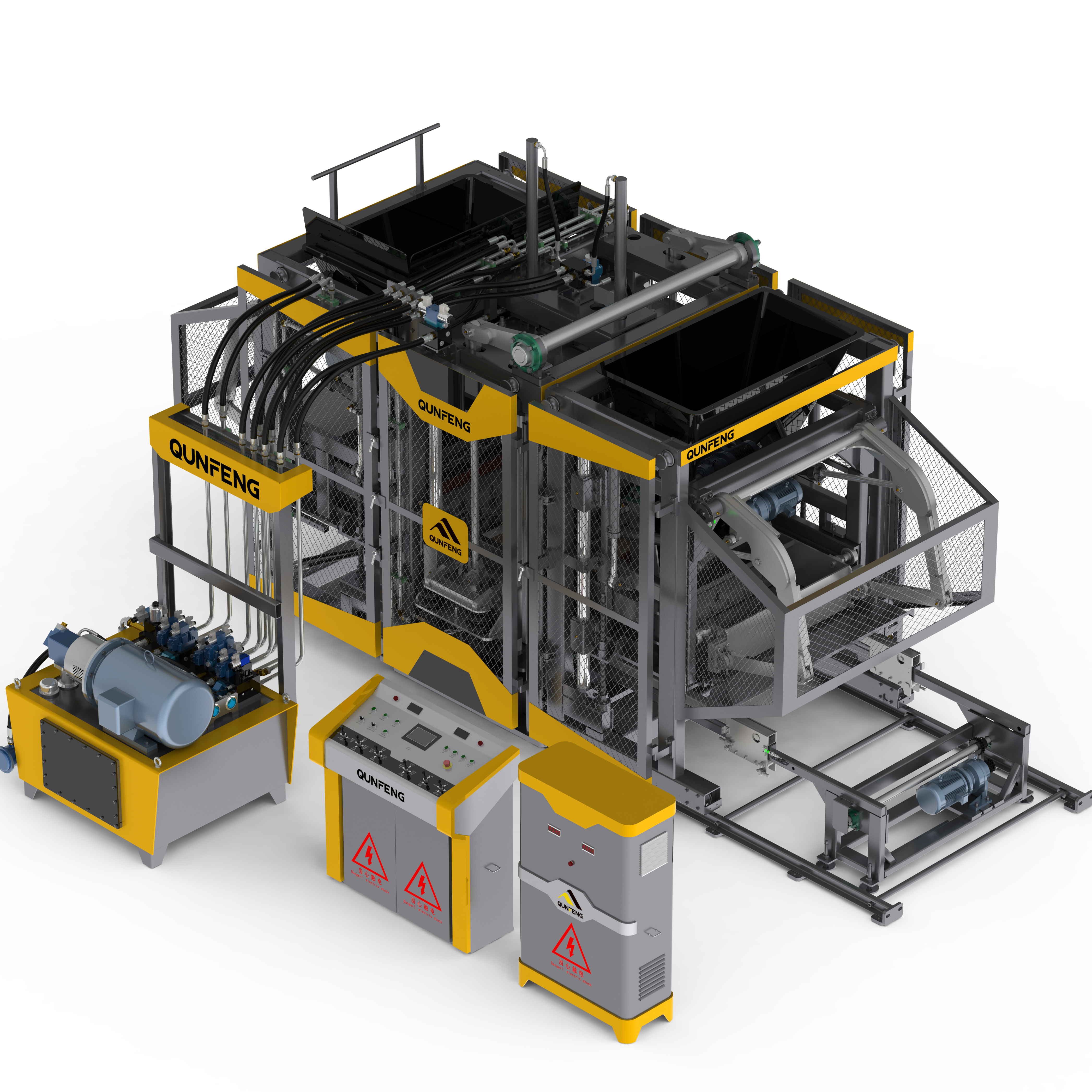

QS1300
QUNFENG
Produktbeschreibung
Technik: Vollautomatisches SPS-System
Angetrieben durch ein vollautomatisches SPS-System von Siemens reduziert die QS1300 die manuelle Abhängigkeit erheblich und erzielt eine Einsparung von 15 % bei den Arbeitskosten im Vergleich zu halbautomatischen Standardmaschinen.
Technik: Schnelle dynamische Reaktion
Fortschrittliche Integrationstechnologie sorgt für schnelle dynamische Reaktion und präzise Bewegungen. Diese Synchronisierung führt zu einer Steigerung der Produktionsleistung pro Schicht um 20 %.
Technik: Vibrationsisolationsdesign
Das einzigartige Federungsdesign isoliert effektiv Vibrationen vom Rahmen. Dies verlängert die Lebensdauer der Maschine und sorgt für eine Reduzierung der Lärmbelästigung um 10 % , was zu einer sichereren Arbeitsumgebung führt.
Technik: Echtzeit-Alarmsystem
Ausgestattet mit einem automatischen Echtzeit-Fehleralarmsystem. Es identifiziert Probleme sofort und führt Bediener zur Lösung, was zu einer Zeitersparnis von 30 % bei der Fehlerbehebung führt.
Technik: Intelligente Leistungslogik
Die intelligente Startlogik verwaltet die Leistungskurve effizient. Dies schützt den Motor und führt zu einer Verbesserung der Gesamtarbeitseffizienz um 20 %.
Technik: SPS-Verhältnisspeicher
Materialverhältnisprogramme werden direkt in der SPS-Steuerung gespeichert. Dies eliminiert menschliche Fehler und gewährleistet eine gleichbleibende Blockqualität über jede Charge hinweg („Zero Manual Interference“).
Technik: Intelligente Cloud-Konnektivität
Die intelligente Cloud-Konnektivität von Qunfeng ermöglicht es unseren erfahrenen Technikern, Softwareprobleme an jedem Standort aus der Ferne zu diagnostizieren und zu lösen und so die Betriebszeit zu maximieren.
Technik: Kundenspezifische Konfiguration
Wir bieten maßgeschneiderte Designkonfigurationen, die Ihren spezifischen Produktionsanforderungen entsprechen (von einfachen Linien bis hin zu vollautomatischen Anlagen) und so die Effizienz und den ROI maximieren.
Technik: Platzoptimierung + schnelle Umstellung
Entwickelt, um den Platzbedarf im Werk zu reduzieren . im Vergleich zu Standardlinien um Verfügt über ein Schnellformwechselsystem, das den Wechsel der Produktionsart in 15 % weniger als 20 Minuten ermöglicht und so die betriebliche Agilität maximiert.
Technologie: Wärmebehandelte Formen + gehärtete Säulen
Ausgestattet mit wärmebehandelten Formplatten und gehärteten Führungssäulen. Gründlich auf getestet 5 Millionen Zyklen ohne Präzisionsverlust , um langfristige strukturelle Integrität und minimalen Wartungsaufwand zu gewährleisten.
Optimiert für Sponge City-Lösungen (IKN-Standards): Der QS1300 ist der Branchenmaßstab für durchlässige Pflastersteine mit hoher Porosität, der keine strukturellen Kompromisse gewährleistet und gleichzeitig die internationalen Wasserableitungsstandards von 2026 erfüllt.
9 Hauptkomponenten für die Servoblockmaschine | ||
|
|
|
|
|
|
|
|
|
Vergleich der Kernparameter und Wettbewerbsvorteile mit Industriestandards.
| Technische Daten : | Wettbewerbsvorteil | der QS1300-Spezifikation (im Vergleich zum Industriestandard) |
|---|---|---|
| Palettengröße | 1400 x 1200 mm | Riesige Fläche: Die extrem große Formfläche ermöglicht eine maximale Steinproduktion pro Zyklus (z. B. 54 Standardsteine). |
| Zykluszeit | 10-18 Sek | Überschallgeschwindigkeit: Das servogetriebene System gewährleistet die schnellste Formgeschwindigkeit seiner Klasse, ideal für die kommerzielle Produktion. |
| Vibrationsfrequenz | 0 -75 Hz (Servo) | Hohe Dichte: Die einstellbare Hochfrequenzvibration garantiert eine hervorragende Verdichtung und Festigkeit von Pflastersteinen und Blöcken. |
| Gesamtleistung | 60,6 kW | Optimierte Leistung: Bietet robusten Hydraulikdruck (21 MPa) und behält gleichzeitig die Energieeffizienz über die Servosteuerung bei. |
| Geeignete Blockhöhe | 35-300 mm | Hohe Vielseitigkeit: Kann alles produzieren, von dünnen dekorativen Furnieren (35 mm) bis hin zu großen Hohlblöcken (300 mm). |
| Bewertungsdruck | 21 MPa | Hydraulische Kraft: Hoher Druck sorgt für schnelle Formgebung und dichte Materialverdichtung. |
| Abmessungen (L×B×H) | 3400×2350×3500 mm |
| Technische Daten : | Wettbewerbsvorteil | der QS1300-Spezifikation (im Vergleich zum Industriestandard) |
|---|---|---|
| Palettengröße | 1400 x 1200 mm | Riesige Fläche: Die extrem große Formfläche ermöglicht eine maximale Steinproduktion pro Zyklus (z. B. 54 Standardsteine). |
| Zykluszeit | 10-18 Sek | Überschallgeschwindigkeit: Das servogetriebene System gewährleistet die schnellste Formgeschwindigkeit seiner Klasse, ideal für die kommerzielle Produktion. |
| Vibrationsfrequenz | 0 -75 Hz (Servo) | Hohe Dichte: Die einstellbare Hochfrequenzvibration garantiert eine hervorragende Verdichtung und Festigkeit von Pflastersteinen und Blöcken. |
| Gesamtleistung | 60,6 kW | Optimierte Leistung: Bietet robusten Hydraulikdruck (21 MPa) und behält gleichzeitig die Energieeffizienz über die Servosteuerung bei. |
| Geeignete Blockhöhe | 35-300 mm | Hohe Vielseitigkeit: Kann alles produzieren, von dünnen dekorativen Furnieren (35 mm) bis hin zu großen Hohlblöcken (300 mm). |
| Bewertungsdruck | 21 MPa | Hydraulische Kraft: Hoher Druck sorgt für schnelle Formgebung und dichte Materialverdichtung. |
| Abmessungen (L×B×H) | 3400×2350×3500 mm | Industriedesign: Robuste Struktur, ausgelegt für den 24/7-Dauerbetrieb in Großanlagen. |
Hinweis: Die Produktionskapazität hängt von der jeweiligen Ziegelgröße und der Rohstoffmischung ab.
| Legende | Produktgröße (mm) | Stk./Palette | Stk./Stunde | ||
 | 240*115*53 | 56 | 14000-17000 | ||
 | 200*100*60 | 36 | 5900-6500 | ||
 | 225*112,5*60 | 28 | 4600-5000 | ||
 | 390*140*190 | 12 | 2400-2800 | ||
| 400*200*200 | 10 | 2000-2400 | ||
Hinweis: Die Formzykluszeit und die Stundenkapazität ändern sich je nach Anteil und Qualität des Rohmaterials.
Produktionslinie
Einfache Produktionslinie zur Blockherstellung (einzelne Linie)
Vollautomatische Blockherstellungsanlage mit Stapler
Vollautomatische Produktionslinie zur Blockherstellung
Vollautomatische Blockproduktionslinie mit Aushärteregal
Anwendung
Materialserie für Gebäudewände
Blumenbeetstein |
Gespaltener Ziegelstein |
Gespaltener Ziegelstein |
Gespaltener Ziegelstein |
Gespaltener Ziegelstein |
Massiver Ziegelstein |
Wandfliesen |
Wandfliesen |
Durchlässiger Ziegel
|
|
|
|
|  Antiker Ziegelstein |
|
Kettenpflaster |
|
|
|
|
|
|
|
Spaltziegel, Pflastersteine |
|
|
|  Pflasterstein |
|
|
|
|
Road Wdge Stone-Serie
|
|
|
|
|
|
|
Böschungsgeschützte Ziegelserie.
|
|
|
|
|
|
|
|
|
|
Kundenfall
Materialserie für Gebäudewände
 Russland |  Saudi-Arabien |
Ägypten |
Saudi-Arabien |
Vietnam |
Vietnam |
Vietnam |
Vietnam |
 Indien |
Indien |
China |  China |
China |
China |
 China |
China |
China |
China |
 China |
China |
Effizientes Servosystem
